一、产品概述

本产品是以环氧树脂、耐蚀颜填料及有机溶剂等经研磨后加工制成的双组份油漆；具有较高的封闭性能，可与多种涂料配套使用，且与后道漆膜具有很好的层间附着力。

二、主要特性

1.漆膜光泽度高、硬度好、有较好的附着力和耐久性。

2.具有良好的机械性能和耐盐雾性，耐海水、耐溶剂等化学药品侵蚀。

3.具有较好的耐油、耐水性及一定程度的耐酸性，低毒、环保。

4.涂膜厚，固体份含量高，抗冲击性能好。

5.成膜后屏蔽性强，能有效阻止腐蚀介质的渗透，达到隔离防锈目的。

三、主要用途

本产品广泛适用于腐蚀条件较恶劣的钢管、各种钢结构、储罐、容器。以及环保项目中的烟气脱硫、脱硝、除尘设备及烟道等碳钢金属类防腐的内衬层。并适用于各种混凝土结构表面的防腐、防渗漏及耐磨、防滑层的涂装。对玻璃钢、钢结构、轻金属、水泥等多种材质都具有很好的附着力。

四、技术参数

型      号：AB双组份（A组份为漆料，B组份为固化剂）

光      泽：（40°）

哑      光：商定（20°～80°）

适用底材：水泥、混凝土、钢结构、碳钢类金属的外表面等

铅笔硬度：≥2H

附着力：≤1（划格试验）

杯突试验：≥4mm

弯曲实验：≤2mm

耐水性：240h，不起泡，不起皱，不失光

耐汽油性：24h，不起泡，不起皱，不失光

耐侯性：人工加速老化：900h；

理论用量:（㎡/遍）0.3kg（以干膜50um计）

硬度（摆杆）：不小于0.6

遮盖力:7㎡/kg(干膜厚度30um)

干燥时间:(25℃)  表干：≤6h，实干：≤24h，硬干：7d（漆膜完全固化）

包     装：（桶）25kg

五、涂装参考

涂装方式：无气喷涂、空气喷涂、辊涂、刷涂

配      比：漆料：固化剂=4︰1(重量比)

熟化时间：30min

适用期(25℃)：1h

复涂间隔时间(25℃)：≥24h

施工条件：施工温度5-38℃，空气相对湿度小于75%

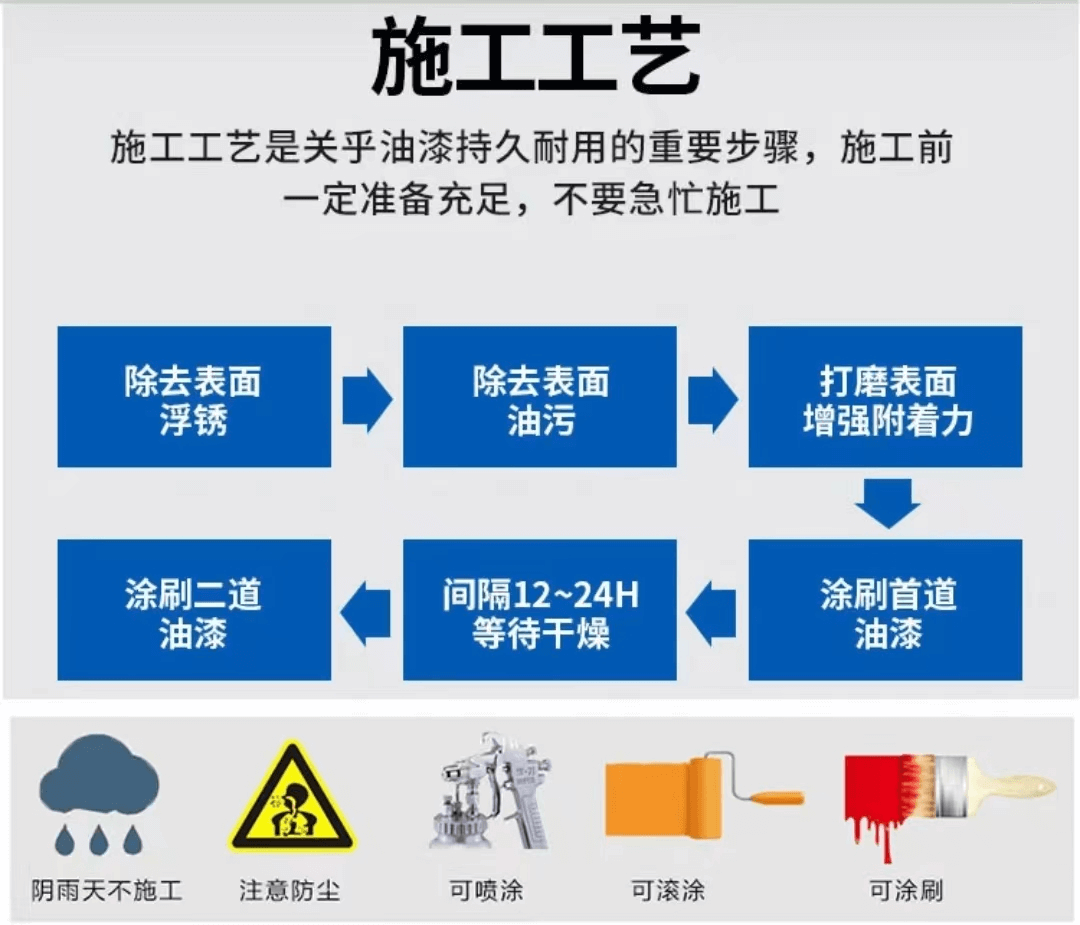

六、施工参考

1.使用前，应先把漆料搅拌均匀后，在按比例配好漆，搅匀。

2.配漆和涂装过程中，严禁与水、酸、碱、醇、油、胺等接触。

3.施工所用工具必须保证干燥清洁，采用有气喷涂时，所用压缩空气一定要干燥、清洁。

4.钢材喷砂除锈至Sa2.5级，表面粗糙度30~70μm。

5.手工除锈至St3级，清除被涂物表面的所有污物。

6.涂装过程中应远离明火，密闭空间施工时，应保证足够的通风。

7.施工应选择晴好天气，避免在风沙、雨雪天气条件下施工。

8.配套用漆：环氧漆、环氧云铁中间漆、环氧煤沥青漆、丙烯酸聚氨酯漆。

七、注意事项

1.本产品应存放在干燥、通风、阴凉处，严禁雨淋、暴晒、远离火源。

2.任何储存或运输不当都会引起储存期缩短，固化剂应与漆料分开储运。

3.储存温度应在25℃以下，储存期为3个月。

4.超过储存期的产品如不凝聚， 技术指标经检验合格后可继续使用。
