随着冬天的到来，天气温度逐渐下降，以及风、雪、雾、霾持续的增多，水性漆涂装的技术要求也将逐步的提高。针对水性漆在冬季施工需要注意的一些相关事项，由我司技术部为大家进行了全 面的综合性整理，主要内容如下：1、施工过程中，环境温度不得低于5℃，湿度不得大于85%。若连续几天环境温度低于5℃或阴雨天气，则不建议涂装施工。2、应尽量缩短每天的施工时间段，涂装时间建议在上午10点以后开始 ，下午应在4点之前结束。3、保证天黑之前漆膜必须干透，避免因雨、雪、霜、雾、露、潮气等引起的漆膜发白、起泡、开裂及脱落等质量问题。4、严禁一次性厚涂，避免表里干燥速度不一致造成的漆膜咬底、发白、针孔、气泡、开裂与脱落等一切弊病。5、漆料调配好后放置时间不宜过长，漆料放置时间越长，光泽度将会下降的越多，应做到随用随调。6、如果待涂装表面有霜、露、潮气等现象，应待温度提升且完全干燥后再进行涂装。 7、重涂间隔时间应适当的延长，下道涂层必须待上道涂层完全干透后，方可进行涂装，重涂过程需要再次确认待涂表面的温度和湿度。8、冬季气温低，水性漆表干时间长，漆膜表面与外界空气接触时间也相对较长，空气中的灰尘容易黏附在漆膜表面，形成颗粒现象。因此，为了更好的漆膜效果，在涂装之前，请注意环境的清洁。9、施工时保证正常通风以加快成膜速度，缩短干燥时间，但应避免过堂风直接吹在漆膜上而导致的漆膜开裂。10、由于水性漆的主要成分是水，当温度较低时黏度就会升高，从而导致水性漆的成膜、光泽、丰满度等将会有所下降。所以，冬季施工若想达到良好的涂装效果，将工件及环境温度调整为20℃左右为宜。11、水性漆冬季应注意防冻，运输、储存温度不得低于0℃, 北方应储存在暖房中，避免冻结。12、运输和储存过程中，应防止雨、雪、潮湿等对包装的损坏。安阳市振邦防腐保温工程有限公司技术部2022.12.04

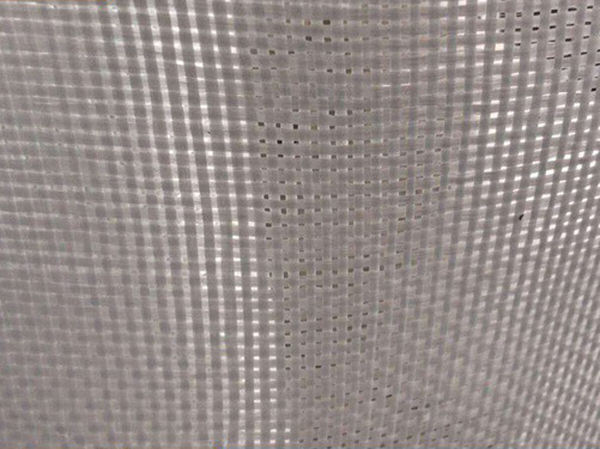

　　一、简要说明　　项目名称：彩钢翻新专用漆防水防腐补漏项目　　项目范围:彩钢金属屋面防水防腐　　二、施工要求　　1.施工环境温度大于5ºC，湿度小于85%。　　2.施工前采用干净的自来水将漆料稀湿至施工粘度，水的加入量为原漆液的5-20%，稀湿及加漆过程要注意搅拌均匀。　　3.施工前应仔细检查彩钢瓦屋面的内部结构，确保彩钢瓦屋面牢固、安全后方可施工。　　三、施工流程　　1.基层清理→打磨除锈→喷涂金属专用固锈剂→喷涂彩钢漆→喷涂彩钢漆→检查验收（搭接缝钉子眼需要特殊铺布处理）。　　四、基层处理　　1.基层清理时必须将基层表面的异物、尘土、杂物等清扫干净。若有油污、垃圾、溶剂等予以清理，锈迹需要着重处理。　　2.首先确定需要重 点防水区域做重 点防水处理；水平搭接、垂直搭接，屋脊、水槽、天沟，裂缝等防水防腐薄弱环节。　　3.预处理:施工前仔细检查基层牢固、干净、无锈蚀、无冰冻物，无明水潮湿等。　　4.保持基层干净整洁无赃物，然后先均匀喷涂一层基层金属专用固锈剂。　　5.针对搭接缝钉子眼，裂缝，天沟，出现漏水的地方铺聚酯布或短切毡等防水防腐材料。　　五、喷涂彩钢漆　　1.（材料说明）使用涂刷基层处理材料（安阳市振邦彩钢翻新专用防腐漆）。本产品为单组份水性漆，低气味，对人体健康和环境无危害，绿色环保。此产品温度高可达至80度，不膨胀，不爆裂。温度低至45度，不蜷缩。弹性好，防腐性强，耐酸碱，粘贴性好，抗老化，抗紫外线性能非常强；透气性和呼吸效应好，不鼓气，低综合成本低，性价比高、容易施工和清洁，其使用寿命可延长至7-8年。　　六、施工工艺（工序步骤）　　1.整体防水共分3遍。　　2.第 一遍首先均匀的把金属专用固锈剂材料喷涂在基层上，喷涂一定要均匀。　　3.喷涂完金属专用固锈剂等干透，然后在上面喷涂第 一遍彩钢漆，等完全干燥后进行下一遍，喷涂时一定要均匀，特殊部位特殊处理。　　4.漆料每遍使用量0.25-0.3/㎡。　　5.水槽、天沟的防水防腐需用彩钢专用防腐胶或树脂等材料一布三涂-两布四涂-三布五涂的方法，第 一层防水防腐布需在第 一遍涂刷时贴上，然后马上在布上涂刷第二遍，等第二遍干透在涂刷下一遍。　　七、注意事项　　1.基层潮湿禁止施工。　　2.基层不稳固时禁止施工。　　3.有锈迹禁止施工。　　4.本产品为水性涂料，切勿加入有机溶剂或与其它涂料混用。5.贮存温度≥0ºC，置阴凉干燥处存放，防冻、防暴晒。八、质量保证措施及相关说明　　1.严格按施工规范及相关技术的要求，并制定各工序技术质量细则。　　2.认真作业，确保每一环节质量符合要求，确保制定符合基层的施工方法。安阳市振邦防腐保温工程有限公司

　　★产品组成：树脂、玻璃鳞片、颜料、助剂、溶剂。　　★产品特性：优异的耐久性、耐候性和防腐蚀。防水防霉、耐酸碱、高装饰性。良好的耐冲击性和耐磨性。　　★产品用途：主要适用于脱硫、脱硝、脱白塔、烟道、烟囱内壁等机械设备，化工设备，环保设备，及建筑领域混凝土池防腐蚀、超耐候、高装饰、超耐久涂层。　　★干燥时间（23℃）：表干2h，实干14h　　★颜色：各色　　耐冲击强度：50cm　　附着力：1级　　耐水性（10d）：涂层不起泡、无剥落、无锈斑。　　耐盐水性（10d）：涂层不起泡、无剥落、无锈斑。　　近年来，玻璃鳞片胶泥被广泛应用于防腐工程中，特别是脱硫塔防腐施工工艺。但是，很多人对于玻璃鳞片胶泥的了解仅 限于此，今天，河南振邦玻璃鳞片胶泥生产厂家，就跟您说一说，用玻璃鳞片胶泥做防腐施工不得不说的那些事。　　玻璃鳞片防腐具备哪些特点，相信很多人都知道，行业的竞争非常激烈，玻璃鳞片防腐施工非常简单，玻璃鳞片防腐具备了很多的优点。　　一、成分介绍　　该玻璃鳞片胶泥是以乙烯基树脂或环氧树脂为基料，加以玻璃鳞片等特殊的耐磨、耐腐蚀性颜填料，并配有特殊固化剂而制成的强度高、抗冲磨蚀、粘结牢固的新型修补材料。　　二、使用范围　　可用于水工建筑物过流面的抗冲磨损、抗气蚀与抗冻融保护，以及破坏后的修复；混凝土建筑物的缺陷修补以及补强与加固处理；还可用于化工、石油、工厂、码头等混凝土或金属构件抗酸碱盐腐蚀的防护与修补；以及公路、桥梁、机场跑道、车间等工程部位的抗磨损防护与修补等。　　主要技术性能检测指标备注　　抗压强度≥60.0MPa　　抗拉强度≥8.0MPa　　与砼粘结抗拉强度＞4.0MPa“＞”表示破坏在C50砼本体　　抗冲磨强度7.0h？m2/kg水工混凝土试验标准　　抗压弹性模量1487MPa　　碳化深度0.02mm相当于自然界空气中50年　　抗冲击性10.2KJ/m2　　第 一：玻璃鳞片防腐的优点就是施工比较简单，节省了很多的人力，这也是核心的竞争力。　　第二：玻璃鳞片防腐施工，耐磨性和对擦伤抵抗性比较强。　　第三：修复性比较好，使用几年后，破损的地方只需要进行简单的修复。　　第四：整体性比较好，现场配料非常的方便。　　第五：不容易产生介质扩散，可有效的避免腐蚀、分散等。　　适用范围　　玻璃鳞片胶泥主要用于各种酸碱介质的防腐，其高使用温度:环氧为110℃，乙烯基(中温)为120°C，乙烯基(高温)为200°C。　　环氧玻璃鳞片胶泥主要用于设备衬里、大型污水池和地坪等强酸强碱设备防腐，乙烯基玻璃鳞片胶泥主要用于脱硫塔、脱白塔、烟道、烟囱内壁等高温设备，也可用于污水池、地坪等防腐。　　玻璃鳞片胶泥是解决玻璃钢和橡胶衬里容易起层鼓包问题的理想选材。　　使用方法　　钢结构表面除油去污，除锈等级不低于Sa2.0或St3标准；混凝土表面清理干净，表面含水率<6%，玻璃鳞片底漆涂刷1至2道，待基面干透后施工。　　数小时硬化后再按设计要求施工至规定厚度。　　在弯角或者形状突变处适当增加厚度，或用FPR增强，用玻璃鱗片面漆罩面1至2道。　　三、性能特点：　　1.耐腐蚀性强。具有优良的耐化学腐蚀性能，尤其是耐酸性腐蚀非常突出。　　2.抗老化性能优良。其抗老化性高于任何漆膜。　　3.耐温性能好。　　4.热胀系数小　　5.耐磨性能好　　6.配伍性能好，可以与各种树脂组成防腐涂料。　　四、防腐原理：玻璃鳞片树脂防腐层，就是将定量的、具有一定片径和厚度的玻璃鳞片分别与定量的聚酯、环氧、乙烯基等树脂，按操作规程均匀混合。经过严格的配制工艺，配制成胶泥或涂料。经泥抹子或高压无气喷枪等工具，涂敷于经处理的金属表面或其它被防护材料的表面。再经室温固化，而得到衬里或涂层。　　五、玻璃鳞片防腐的优点：　　1、受介质、气体、水蒸汽的渗入远小于普通的玻璃钢。不容易产生介质扩散，可有效地避免底蚀、分散、鼓泡、剥离等物理破坏。　　2、硬化时收缩率小。由于玻璃鳞片分散了应力，各接触面的残余应力小，热膨胀系数也小，故粘结强度不会因热胀而衰减，热稳定性好。　　3、耐磨性和对擦伤抵抗性较强，遇机械损伤只限于局部，扩散趋势小。　　4、修复性好。使用几年后，破坏处只需要简单处理，即可修复。　　5、对防护面适应性强，尤其适合于复杂表面的防腐。　　6、施工性好。鳞片防腐可用喷涂、滚涂、刮涂等多种方法施工。整体性好，且现场配料方便，可室温固化及热固化。　　特点用途：玻璃鳞片是生产重防腐涂料、珠光颜料和塑料制品不可缺少的重要原材料，应用于防腐领域，可明显提高涂料的防腐性能，延长物件使用寿命；用来制造珠光颜料，玻璃鳞片珠光颜料的光泽度远远优于天然云母、人工合成云母制作的珠光颜料，并兼有防腐、防紫外线照射的功能；用于塑料领域，可增加塑料制品的强度，防止热塑性塑料制成的精密部件的热变形，提高其空间稳定性。　　1、玻璃鳞片能阻止水蒸汽和化学溶剂对基底物质的侵蚀。衬底或涂层耐化学性的程度随所选用的玻璃原材料不同而变化，由C-玻璃组成的玻璃鳞片具有优良的抗化学耐用性。　　2、由于有相对与钢铁、水泥等基底物质较大的伸展系数，所以在热冲击的情况下树脂层容易裂解和脱落，而玻璃鳞片能提成一种热稳定层，因而能防止衬底的裂解和剥落。　　3、耐温性能好。玻璃鳞片衬里的使用其耐热性比同类树脂涂层可提高20-40℃，因此常用于石油输油管道、热水管线、耐热化工装置等。　　4、热胀系数小。　　5、含有玻璃鳞片的涂层比不含玻璃鳞片的环氧或乙烯基树脂层硬的多，因此有较高的抗表面磨损性能。　　6、配伍性能好，可以与各种树脂组成防腐涂料。一种玻璃鳞片树脂内衬复合钢管和管件及其制备方法。所说的复合钢管和管件是由一个钢制的外管和一个玻璃鳞片树脂内衬所构成，所说的玻璃鳞片树脂为热固性树脂，和玻璃鳞片以及其它添加剂的混合物的固化物，所说的复合钢管和管件，具有优异的防腐性能和机械性能，远优于１８-８不锈钢和陶瓷内衬钢管，且其生产成本仅为不锈钢和陶瓷内衬钢管的３０％和５０％。　　原创作品，严禁抄袭！　　河南振邦防腐保温工程有限公司　　2019年10月21日

玻璃鳞片胶泥衬层修补是如何的？树脂鳞片胶泥是玻璃鳞片胶泥的主要材料，它具有良好的粘接性，防腐蚀性优良，干燥快，所以使用在脱硫塔的外层防护是比较理想的材料。在我们施工完成后，要进行检查，对漏点要进行修补，这也极其考验施工人员的技术水平，那么玻璃鳞片胶泥衬层修补是如何的呢？玻璃鳞片胶泥施工流程中对漏点要着重处理：1、将经检测确认的鳞片衬里施工质量缺陷完全消除。2、对未硬化，夹杂物质量缺陷实施挖除型修补。3、对漏点碰伤质量缺陷实施挖除型修补，需要用砂轮机将缺陷处打磨至底涂后用溶剂擦洗干净，按工序修补。玻璃鳞片胶泥衬层修补比较关键的是对漏锟，表面流淌质量缺陷实施调整型修补，要将露锟麻面，流淌痕迹打磨平滑后用溶剂擦洗干净，按作业内容修补。

大型钢制储罐是我国国家战略石油储备的核心设施。随着石油、石化部门经济技术的发展，各类不同储运介质和工况条件下的金属储罐越来越多，已成为企业重要的生产设备和装置。而由于储罐所储存的油品往往含有氢、硫酸、和无机盐以及水分等腐蚀性化学物质，因此，对其防腐性提出了严格的要求，以保障油品在贮运过程中的安全和质量并延长设备的使用寿命。大型钢制储罐多为立式储罐。罐体开口很少，除了几个给工人提供的人员物料的进出孔，罐整体状态为封闭形式，基本没有采光、通风；储罐高度都不小，10000m3的沉降罐高度为15m左右。罐内有罐中罐，有各种工艺管线，布置复杂，防腐施工人员作业难度大；内防腐多采取多重复合式设计。即罐内壁要安装牺牲阳极，同时罐从上到下防腐涂层厚度要求也不一样。增加了内防的步骤、施工时间和施工质量的控制要素；内防腐施工属于一个隐蔽工程，为有限空间作业，其施工的过程难以修补。因此，大型立式钢制储罐内防腐施工中所需要考虑的因素较多，存在着安全防护要求高，辅助搭设工程量大，施工环境要求较高的特点。为确保大型立式钢制储罐内防腐施工的质量及安全，本文从施工准备、涂装施工前的附属施工工作及内防腐施工三方面分别进行了介绍，希望对大型立式钢制储罐内防腐施工具有指导意义1大型立式钢制储罐内防腐施工准备1.1施工材料准备正式的施工前，施工生产、技术、质量、材料等相关人员要一起先解决施工主料的问题。在明确防腐施工所用的牺牲阳极块、防腐涂料的型号和厂家后，要积极主动的联系货源，保证材料的批量能保证正常施工。同时与主包工艺单位联系并协调其储罐焊接的进度及完成时间、试压试验时间、工艺交工时间。保证在储罐工艺施工完毕后，防腐施工能马上进行。防腐涂料等需要做入场检验和二次试验的材料，要协调好入场时间，并在入场后正式施工前与相关单位配合完成入场检验和二次试化验。生产、技术人员要准确计算储罐防腐所使用的脚手架材、扣件数量，并完成检验组织进场。相关的消耗料如防毒口罩、防尘口罩、滚刷、板刷等材料也要在正式施工前准备一定数量并储存好。1.2施工机具、设备准备常用的空气压缩机、无气喷涂机，在正式入场前要检查设备的保养及运转状况，检验机体的安全阀是否合格。喷砂除锈所用的砂罐要检查其密闭性和各阀门是否工作正常，其上的压力表要有校验标志。喷砂和喷涂用的橡胶管要检查管壁有无破损。罐内照明所用的灯具要选择安全电压的灯具，电缆线要绝缘良好，电闸箱要符合安全规定要求。1.3施工技术准备生产、技术、质量、安全等负责人要联合制定储罐的防腐技术措施，措施编制要考虑实际情况与设计内容的结合。编制出来的措施经上级审查通过后，由生产、技术、质量、安全等负责人员向施工班组的工人进行技术交底。将储罐施工的技术、质量要求，安全生产要求宣贯彻底，让工人了解明白施工中注意的问题。1.4施工临时设施准备因为储罐都是成对成组排列的，所以放置喷砂机具及用料和供电分电箱的临时设施场地要选择在两组罐中间位置，好能有阳光直接照射的地方。要合理安排空压机、砂罐、电闸箱的位置，各设备按安全生产要求的安全距离设置。临时存放除锈用石英砂，防腐用涂料的位置有地面铺垫和防雨遮蔽设施。如临时设施场地在土建塔式吊具的吊臂作业范围内，设施场地要设置由脚手架搭设的临时施工棚，棚顶要做防击穿设置。四周要有排水通道，要设临时值班棚、房，并悬挂安全标志牌。2储罐内防腐涂装施工前的附属施工工作大型立式钢制储罐在除锈涂装施工前，有几项重要的工作必须完成2.1储罐内部清扫检查工作工艺焊接施工完毕后，一般进行放射试验和试水沉降试验。试水沉降试验合格后，储罐交给防腐施工班组进行防腐施工。防腐班组接到罐的时候首先要与工艺协调将沉降水从罐内排出。所有沉降水排净后，要对罐内进行清扫，尤其是罐底板，扫除罐内沉降的水中的泥沙、焊接产生的药皮渣、焊条头、废金属边角等污物。清扫结束后，要仔细检查焊缝是否有焊接缺陷，如有，及时通知工艺班组进行整改，整改完毕后开始准备防腐施工。2.2储罐内部罐底板的除锈储罐的罐底板上表面除锈一般在罐内壁防腐完成检验合格并拆除脚手架后进行。但也可以先 进行罐底板上表面的除锈工作，原因是可以加快施工进度，而且如果后进行底板上表面的除锈和防腐，那涂装内壁时洒落的油漆会和喷砂残余的砂子混合粘在未除锈的底板上表面，并与浮锈、氧化铁结合形成很难清除的物质，后喷砂不容易喷掉。而先 进行底板的除锈，油砂混合物附着在光洁的板面上却很容易清除。这里的底板上表面除锈只进行除锈的施工，而且并不完全按照设计要求和施工规范喷砂设计要求值，仅是清除浮锈、氧化铁。除锈后的板上不防腐，由除锈时喷出的石英砂粒覆盖，因为是在内部有限空间内施工，无风无降水。沙粒覆盖在除锈后的板材表面，后防腐前不会返锈。后底板防腐前清除砂子并只需轻喷一遍板材除锈可达到质量要求。

玻璃鳞片作为一种特殊的防腐蚀填料，用于防腐 蚀涂料中，使涂层具备了上述性能。因而，玻璃鳞片 涂料具有优异的防腐烛性能，成为值得人们青睐的新 型防腐蚀材料。 玻璃鳞片涂料可广泛用于：石油、石化输油管线 、贮罐、设备、海洋设施、海上钻井平台、化工贮气柜 及输气管；冶金发电厂的排烟脱硫装置，还可作为玻璃钢设备的防渗层。 乙烯基玻璃鳞片胶泥 特点： 乙烯基玻璃鳞片胶泥拥有优良的耐化学介质 、高湿态腐蚀性气体性能 。 极低的水蒸气渗透了、硬化收缩率、线膨胀系数低 。 充分抵挡高温及温度骤变，较低的磨耗性能。 常温硬化，成型施工简单，修补容易。 适用范围: 石油贮槽、化学品油船、铁路桥梁等的表面涂覆。 海洋工程工程建筑物、钢结构的防腐。 管道烟气脱疏（fgd）装置的耐蚀衬里，其使用温度可高达180°c。 建筑物地面、排水沟、污水池的耐蚀覆盖层。 使用方法： 钢结构便面除油去污，除锈等级不低于Sa2.0或 st3标准；混凝土表面清理干净，表面含水率<6％， 底漆涂刷1至2道，待干后施工。 涂抹成1-2mm（每道）的胶泥层，数小时硬化后 再设计要求施工至规定厚度。 在弯角或者形状突变处适当增加厚度，或用fpr增强，用漆罩面1至2道。 玻璃鳞片涂料的性能特点 玻璃鳞片防腐材料具有坑水性和水蒸气渗透性， 是理想的防腐耐酸材料。性能稳定，变化率<1％。且化学成分稳定，防腐抗老化，特别是能耐有机溶液、 强酸、弱碱腐蚀。在生产工艺符合同国际环保标准，且 其分子结构中氢、氧、碳元素，高温分解时，溢出的 气体无毒、无味，对人体、环境均无害，符合国家绿 色环保要求。故此，乙烯基玻璃鳞片胶泥是理想的防腐蚀、耐酸、耐高温、美观的环保绿色防腐材料玻 璃鳞片是生产重防腐涂料、珠光颜料和塑料制品不可 缺少的重要原材料，应用于防腐领域，可明显提高涂 料的防腐性能，延长物件使用寿命；用来制造珠光颜 料，玻璃鳞片珠光颜料的光泽度远远优于天然云母、 人工合成云母制作的珠光颜料，并兼有防腐、防紫外 线照射的功能；用于塑料领域，可增加塑料制品的强 度，防止热塑性塑料制成的精密部件的热变形，提高 其空间稳定性。璃鳞片涂料是在热固性树脂里填充以 特珠处理的鳞片状玻璃（含碱玻璃，C玻璃），同增 强用的无碱纤维（无碱玻璃，E玻璃）相比，成份比 率完全不同，这些组成的不同，影响了玻璃的各种特 性，特别是耐酸性有很大的差异，玻璃鳞片（Glass Flakes）是一种5微米厚的玻璃碎片。它是由1200℃ 以上的熔融中碱玻璃，经吹泡、冷却、粉碎、筛选及 碾磨等工艺步骤所制得。以这种玻璃鳞片作为填料的 防腐涂层，具有很高的粘结力和优良的耐化学药品及 抗老化性能性。

1、在施工时，建议佩戴面罩以免漆雾和有害气体，尤其在通风环境下更要注意；  2、严格禁止作业场所吸烟，并且应该采取有效措施如采用防爆电器设备，杜绝静电积累，避免金属撞击等来防止产生火星；  3、使用工作服,手套,护目镜,面罩及涂防护油等有效措施，防止皮肤和眼睛与涂料直接接触。若皮肤不慎与产品相接触,请用清水及肥皂或适当的工业清洁剂彻底清洗;若眼睛受到污染,请即刻用清水冲洗起码10分钟,并立即就医。  4、为消除使用过程中的突然炸毁隐患施工场所应尽量保持良好通风，保证足够的通风量以维持气体/空气比例不超过低于突然炸毁极限的百分之10,通常每千克溶剂需要200立方米通风量,(与溶剂种类相关)就能维持低于突然炸毁极限百分之10的工作环境。  乙烯基玻璃鳞片适用范围  1、各类装置中的应用。化工行业的各种贮槽容器、化学反应、混合、分离各过程的塔器、管道等设备均可用玻璃鳞片涂料防腐。  2、海洋工程室内建筑物钢结构的防腐。  3、混凝土建筑中的应用。环氧玻璃鳞片涂料可用于化工、和食品厂的室内地面、墙面、天花板、排水沟以及大型废水池、游泳池和海水养殖等的防腐。  4、市政工程和建筑室内防腐。  玻璃鳞片防腐施工环境要求  玻璃鳞片涂料是一种常用的防腐涂料，在工业方面得到了广泛的使用，那么玻璃鳞片防腐施工环境要求有哪些呢？  1、鳞片防腐施工过程中，玻璃鳞片胶泥的涂装作业严禁在大风天或大雨天进行；  2、鳞片防腐施工工艺玻璃鳞片胶泥涂装作业的温度及湿度要求：玻璃鳞片胶泥涂装的适宜温度为10到30摄氏度，相对湿度小于百分之八十五，玻璃鳞片胶泥待涂基层的表面温度应高于3℃以上。在潮湿表面不应涂装玻璃鳞片。  3、鳞片防腐施工时，当玻璃鳞片胶泥施工环境温度低于5℃时，不可进行喷涂作业。鳞片防腐施工环境温度高于30℃，由于玻璃鳞片胶泥中的的苯乙烯交链剂挥发加快，鳞片防腐施工为了避免出现干喷，当采用无气喷涂时，喷与待施工表面，应保持合适距离且尽量垂直喷涂。  我公司生产和销售防腐涂料多年，玻璃鳞片涂料性能显著，质量上乘，欢迎广大新老客户前来选购。

防腐保温工程指的是涉及防腐蚀保温绝热施工的工程。防腐工程包括涂料防腐蚀施工、玻璃钢防腐施工、砖板衬里施工、橡胶衬里施工、塑料板衬里施工、电化学保护施工，保温绝热工程包括：保温工程和保冷工程施工，保温材料种类很多，有岩棉保温、硅酸铝保温、浇注料保温、聚氨酯保冷施工。防水保温工程施工有哪些注意事项1、细部构造防水应精心施工的原则2、施工缝、变形逢、后浇带的做法3、钢板止水带:施工中应注意止水带的规格、尺寸、形状符合设计要求4、BW橡胶止水条5、施工缝除注意止水带的施工外还应注意砼浇筑前砼面清理、湿润和新老砼的结合问题6、使用防水螺栓7、预埋铁件的处理8、穿墙管道的防水处理防水和防腐是两个不同的资质，具体是建筑防水工程、防腐保温工程。建筑防水工程需要注册资金200万元、建造员3人、企业具有职称的工程技术人员和经济管理人员不少于15人，其中工程技术人员不少于10人 ，其中具有中级及以上职称的人员不少于3个。防腐保温工程要注册资金200万元、建造员5人、企业具有职称的工程技术人员和经济管理人员不少于25人，其中工程技术人员不少于15人 ，其中具有中级及以上职称的人员不少于4个。
