一、产品概述

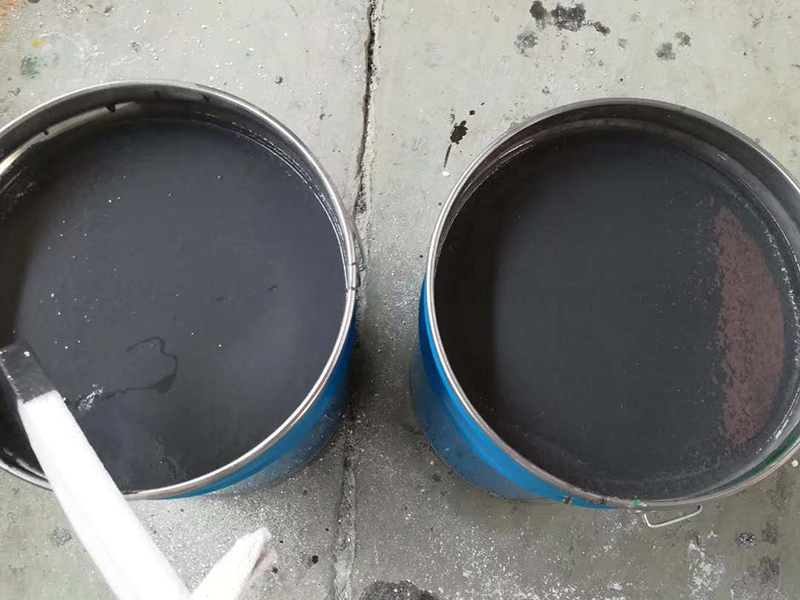

环氧云铁中间漆是双组份厚浆型环氧云铁涂料，成分中含有云母氧化铁，漆膜具有优异的屏蔽性、防腐性、厚涂性；环氧云铁中间漆主要用在大中型项目的中间涂层使用，连接底漆和面漆，提高整体漆膜的防腐效果。
二、产品组成
环氧树脂、云母氧化铁、防锈颜料、复合缓蚀剂、助剂、溶剂、固化剂。
三、产品特性
1.配伍性能好，可于多种涂料搭配使用，且与前、后道漆膜具有较好的附着力。
2.漆膜坚韧、具有耐磨性能，可长期保持柔韧性。
3.一次性涂膜厚，固体份含量高，抗冲击性能好。
4.封闭性能好，能有效阻止腐蚀介质的渗透，达到隔离防锈目的。
5.对工业和化学大气环境有较好的耐候性。
四、主要用途
本产品可用在环氧底漆、环氧防锈漆、环氧富锌底漆、无机富锌底漆等高性能防锈漆的中间层漆和封闭涂层，以增强整个涂层的层间附着力和保护性能；可以用在钢铁上金属喷锌层或镀锌钢铁表面的封闭涂层漆；可用在铝合金表面底漆之用；也可直接涂装在经喷砂处理的钢铁类金属表面做为防锈底漆之用。
五、技术参数

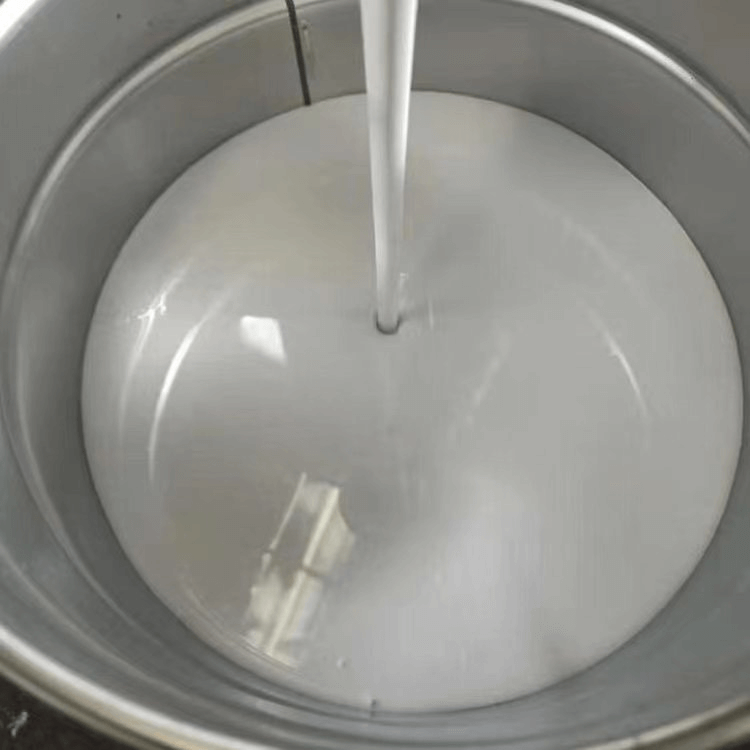

外观颜色：灰色
型 号：AB双组份（A组份为漆料，B组份为固化剂）
适用底材：钢铁类金属表面
混合比例：漆料：固化剂=5:1（重量比）
理论涂布率：（㎡/遍）0.18kg（以干膜厚度30μm计）
闪 点：≥25℃
熟化时间：30min
适用期：1h
干燥时间：(25℃) 表干：≤2h， 实干：≤24h， 硬干：7d（涂膜完全固化）
复涂间隔时间：(25℃)：≥24h以上
包 装：（组）25kg

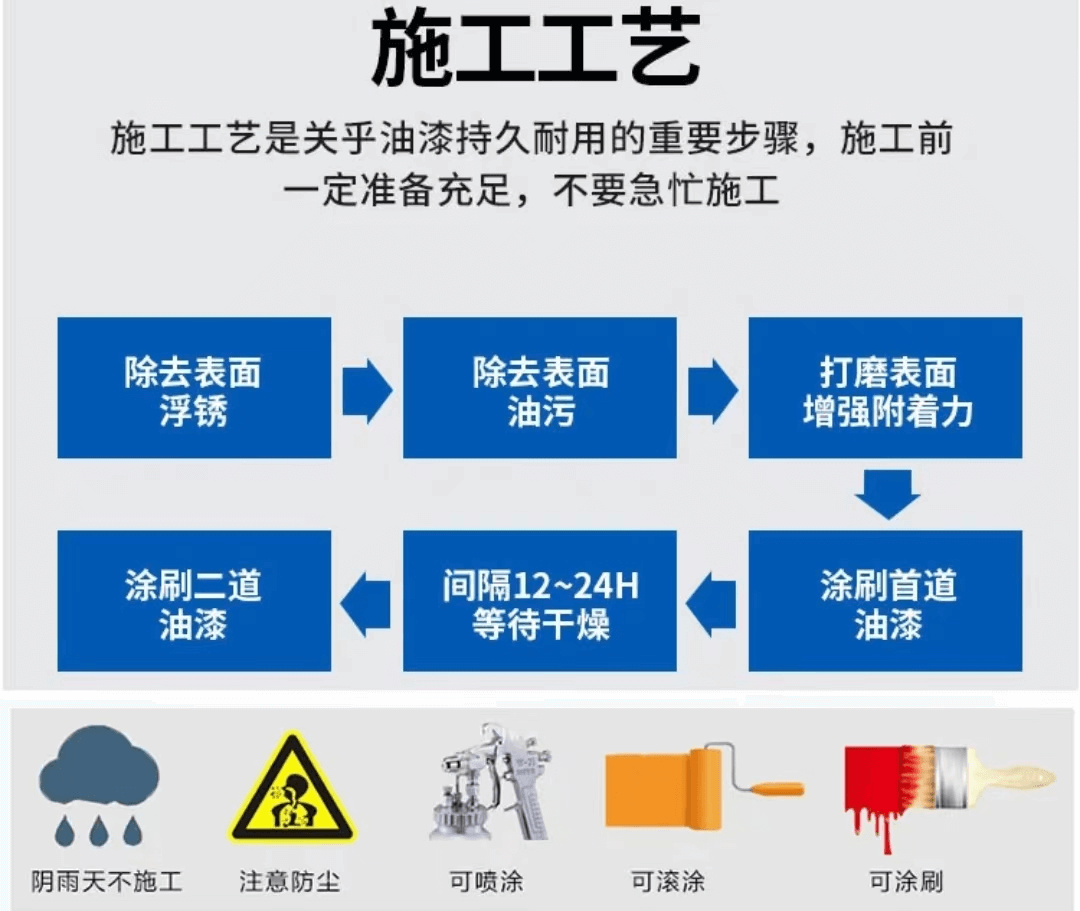

六、涂装参考
1.环境温度5—38℃，空气相对湿度小于75%。
2.底材温度低于5℃时，可适当增加固化剂。
3.钢材喷砂除锈至Sa2.5级，表面粗糙度30~70μm。
4.手工除锈至St3级，清除被涂物表面的所有污物。
5.建议前道用漆：环氧类底漆、无机硅底漆。
6.建议后道用漆：环氧类面漆、丙烯酸聚氨酯、氯化橡胶、沥青系、环氧酯等体系的涂料。

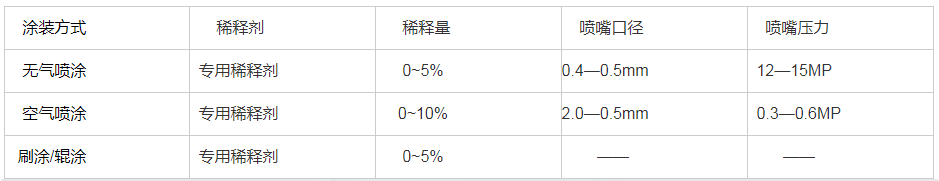

7.涂装技术见下表：
七、注意事项
1.本产品应存放在阴凉通风干燥处，严禁雨淋、暴晒、远离火源。
2.任何储存或运输不当都会引起储存期缩短，固化剂应与漆料分开储运。
3.储存温度应在25℃以下，保质期为6个月。
4.超过储存期的产品如不凝聚， 经技术指标经检验合格后可继续使用。
